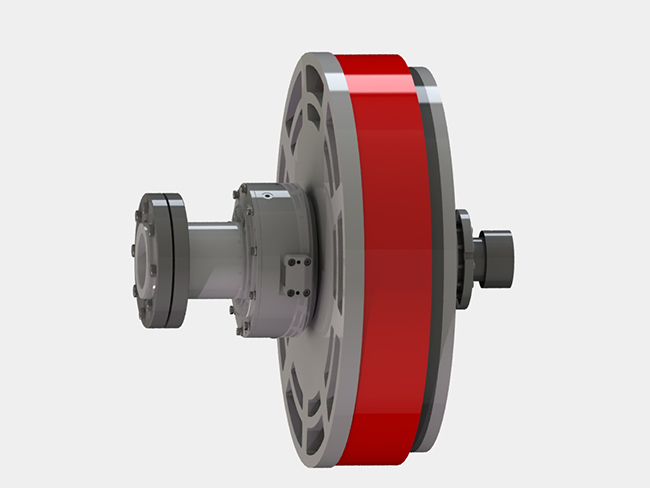

斯普瑞永磁调速器
  • 永磁调速器 空冷型 560kW以下

永磁调速器 空冷型 560kW以下

>体积:小

>重量:轻

>轴端距:200-300mm

>改造工期:2-4天

>轴承:深沟球轴承,脂润滑

>磁场利用率:100%

>轴向力:小

>允许轴向窜动:10mm

>安装允许偏差:1mm

>电气控制点:少于5个

全国热线

400-603-7376

产品卖点
  • 01

    改造空间小

    产品径向尺寸小于电机中心高,安装所需轴端距离短(约25cm~30cm)。

  • 02

    稳定性好,延长设备寿命

    结构简单,故障点少,维护方便,使用寿命30年。负载冲击通过滑差实现缓冲,有效隔离振动,设备运行更加稳定可靠,有效延长设备寿命。

  • 03

    改造难度小,施工周期短

    基础改造难度小。钢结构基础只需在原基础上进行焊接追加即可;混凝土基础只需电机后移新增地脚螺栓即可,无需新增基础。施工难度小改造更方便,改造工期短,一般只需1-2天即可完成改造。

  • 04

    不会发生擦盘现象

    导体转子和永磁转子之间存在3-5mm间隙,二者之间相对耦合位置较小,完全能够容忍电机和负载的径向跳动,确保不会发生擦盘现象。

  • 05

    轴承可靠性好,不易损坏

    轴承结构在调节过程中主要克服磁场切向力,受力小,轴承稳定性高;轴承采用深沟球轴承,可靠性更高,更换方便,要求低。

  • 06

    设备体积小、重量轻

    磁场利用率100%,结构设计更加紧凑和简单,使得重量更轻。

  • 07

    安装简单,安装要求低

    简单的产品结构,使得安装要求极低,设备对中难度低,轴向容忍窜动达2cm,对安装人员的技能水平要求低,不需要经过专门培训即可完成设备安装。

  • 08

    维修简单,维护成本低

    简单的产品结构,易损件少,设备拆装简单,维护人员要求水平低;纯机械结构,基本免维护,维护成本低。

  • 09

    调速范围

    可实现0~97%区间调速。

工作原理
永磁调速器扭矩传递原理和耦合器相同,在耦合器基础上增加了调速机构,通过电动执行器,可以调节导体和永磁体的有效耦合面积,改变两者之间传递的扭矩大小,实现可调节、可控制的扭矩输出,达到负载调速和节能的目的。

永磁调速器工作原理

双筒型永磁调速器控制系统
斯普瑞永磁调速器匹配技术成熟的电动执行器控制调速机构,接收DCS或PLC提供的标准4~20mA控制信号,实时调节导体转子与永磁转子间的耦合面积,实现在线调节负载转速的功能。根据工艺需求,可通过合适的逻辑实现永磁调速器的闭环自动调节。

双筒型永磁调速器控制系统

应用领域
永磁驱动产品可广泛适用于:钢铁冶金、石油石化、化工、火力发电、热电、矿业、污水处理、市政供水、农业灌溉、水泥、化肥、造纸、暖通、空调、橡胶、制药、水利枢纽、管道输送、港务、舰船、重工机械制造等行业旋转设备。
发电行业

发电行业

热电行业

热电行业

钢铁行业

钢铁行业

煤矿行业

煤矿行业

石油行业

石油行业

化工行业

化工行业

水泥行业

水泥行业

自来水行业

自来水行业

应用案例
黑龙江某电力2600kW永磁调速器改造

黑龙江某电力2600kW永磁调速器改造

设备参数:

改造设备:热网循环水泵。电机参数:额定功率2600kW额定转速1490rmin、额定电流2773A。水泵参数:流量5000m3、扬程136m

改造需求:

        厂内装机两台350MW超临界热电联产机组始建于2010年,2019年对2号机组进行高背压供热改造,以满足机组冬季供热、夏季纯凝运行的各种运行工况的需求,对全厂热网系统进行部分扩容改造,以提高全厂的供热能力,为适应改造后的热网输送需求,将2台热网循环水泵组改用永磁调速控制。

了解更多

北京某电力2240kW永磁调速器改造

北京某电力2240kW永磁调速器改造

设备参数:

改造设备:热网循环泵

电机参数:额定功率2240kW,额定转速1490r/min

改造需求:

(1)原连接方式为液力耦合器,漏油污染环境,同时增加电厂运行安全隐患。

(2)无法按照实标工况实时调节负载转速,小流量调节已无法满足要求。

(3)热网循环泵出口存在系统能源浪费。

了解更多

山东某电力1120kW永磁调速器配套

山东某电力1120kW永磁调速器配套

设备参数

改造设备:引风机。电机参数:额定功率1120kW、额定转速990r/min、额定电流80.4A。风机参数:额定流量303135m³/h、额定压力9723 Pa、额定轴功率971kW。

配套目的

本项目设备需要调节风压以满足炉膛负压需求,现场没有额外空间安装变频器,所以采用永磁调速器配套。

了解更多

广西某钢铁900kW永磁调速器改造

广西某钢铁900kW永磁调速器改造

改造设备:煤磨机排粉风机电机参数: 额定功率900kW 、额定转速 1480r/min 、额定电流 61.1A风机参数: 额定流量123000m³/h 、额定压力13400Pa改造需求该风机主要存在两种工作状态,一是正常生产状态,风机阀门开度95%,基本为全开满负荷运行,另一种为停机检修状态,主要用于抽风通气,风机阀门开度为15%;其中正常生产状态约占90%的时间,停机检修约占10%的时间,停机检修时风机阀门开度较小,出现喘振现象,风机振动比较大,影响轴承使用寿命。

了解更多

产品百科

青岛斯普瑞浅析永磁耦合器的组成及工作原理

青岛斯普瑞浅析永磁耦合器的组成及工作原理

永磁耦合器的组成及工作原理,永磁耦合器是透过气隙传递转矩的革命性传动设备,电机与负载设备转轴之间无需机械连结,电机旋转时...
永磁调速器产品结构和技术原理

永磁调速器产品结构和技术原理

永磁调速器安装在电动机和负载之间,通过导体转子和永磁体转子之间的气隙实现电动机到负载端无接触式联接的扭矩传递。其工作原理...
青岛斯普瑞为您解析永磁调速器与高压变频器区别

青岛斯普瑞为您解析永磁调速器与高压变频器区别

永磁调速器现在在工业上得到了广泛的应用。越来越多的客户选择了永磁调速器。那么永磁调速器厂家哪家好呢?青岛斯普瑞带大家一起...
